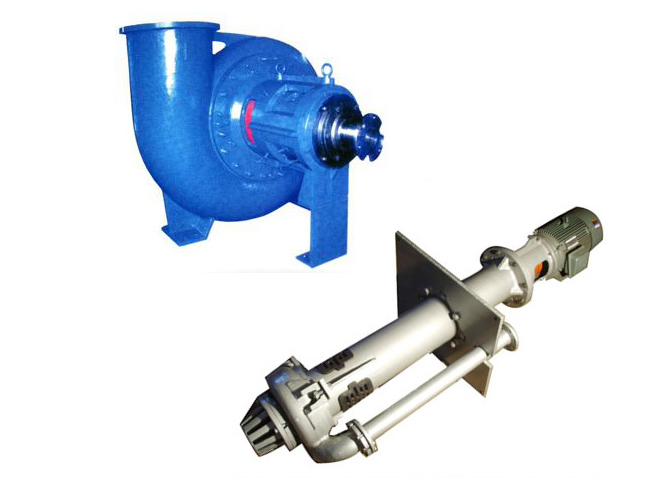

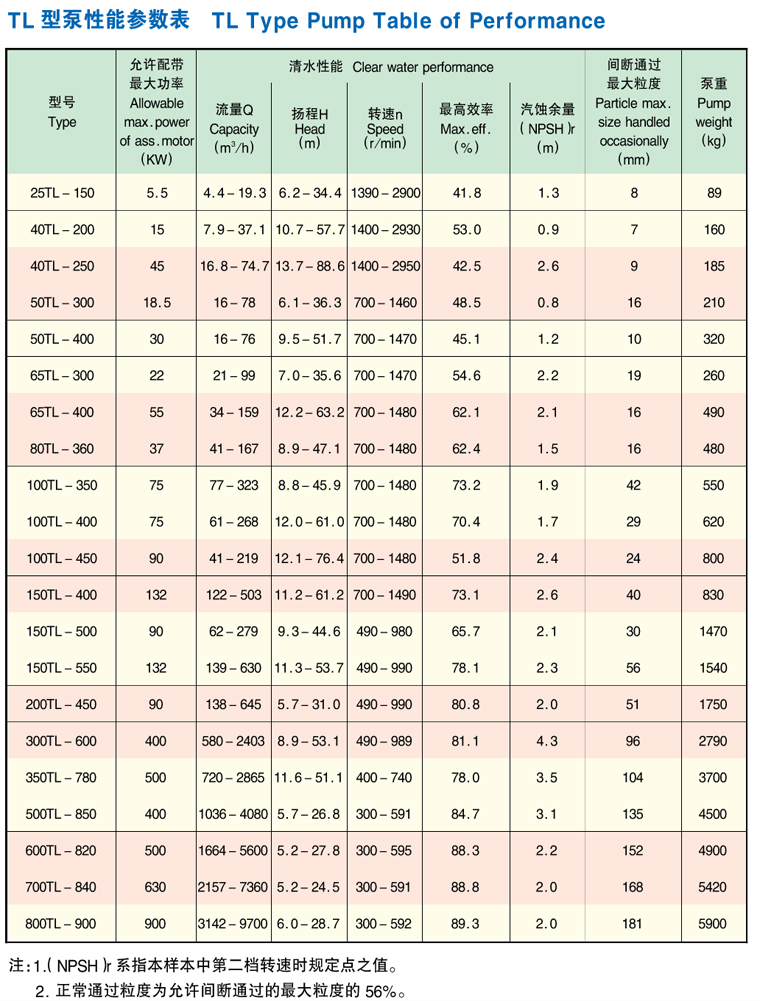

概述:TL脫硫泵是在ZM系列渣漿泵成功設計制造的經驗基礎上，針對我國工業煙氣脫硫用泵的特點，吸收國內外同類產品的先進技術，精心研制的新一代系列脫硫泵�？捎米魇沂瘽{液輸送泵、石膏液排出泵、過濾機給料泵、吸收塔循環泵、回收泵等。
結構型式:采用臥式、單級、單吸、懸架式結構。采用撓性聯軸器。
適用工況:漿液PH值： 2.5~13氟離子濃度： ≤60000ppm重量濃度： ≤60%介質溫度： ≤120℃
性能和材料特點:水力設計采用計算機CAD輔助設計及二相流理論設計。泵效率高、使用壽命長、運行可靠。過流部件采用全金屬耐磨蝕鉻鎳合金材料，耐磨損與耐腐蝕兼顧，表面晶間間隙小，具有優良的耐氧化物應力腐蝕裂紋能力及更高的機械強度。運行可靠性高,全金屬泵克服了非金屬泵內襯容易出現脫落、撕裂、變形等缺點。
水力摩擦損失小，比同參數的非金屬泵效率高，3%以上。
全金屬泵同何尺寸易控制保證，零件表面光潔度高，部件配合間隙小，容積效率高，綜合效率比非金屬泵高5%以上。
過流部件使用壽命長，金屬護板承受剪切滑動磨損能力比一般非金屬材料強，能經受長期的剪切磨損。動態抗磨性0.008~0.08mm/年,抗拉強度高,在長期腐蝕工況下能保持恒定的性能。
軸封形式:
軸封全部采用機械密封，我公司配帶機械密封分為有軸封水型和無軸封水型兩種方式。
有軸封水型
雙端面機械密封，軸封水流量為泵流量的0.1~1%,但ZUI小不低于1 m3/h;軸封水壓力等于泵出口壓力的1/2。
無軸封水型
無水介質自沖洗型機械密封，結構獨特，節水效果好。
|
|
|
|

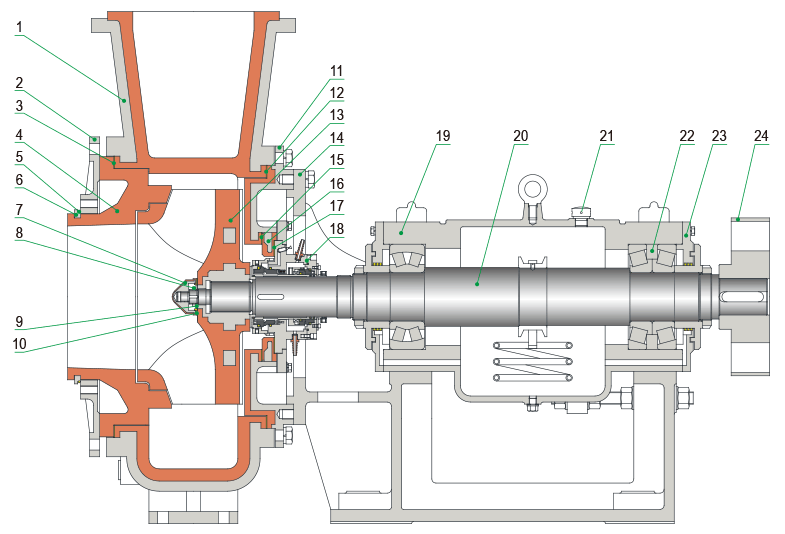

脫硫泵的結構簡圖
|
| 序號 |
零部件名稱 |
材質 |
序號 |
零部件名稱 |
材質 |
序號 |
零部件名稱 |
材質 |
| 1* |
泵殼 |
UHMWPE+QT |
9 |
止退圈/華司 |
A3 |
17 |
機封墊 |
F26B |
| 2 |
泵蓋板 |
QT |
10* |
鎖緊螺母L墊 |
F26B |
18* |
機封組合 |
SiC、316等 |
| 3* |
泵蓋墊 |
F26B |
11* |
后泵蓋 |
UHMWPE+QT |
19 |
軸承座 |
QT |
| 4* |
泵蓋 |
UHMWPE |
12* |
后泵蓋墊 |
F26B |
20 |
主軸 |
40Cr鋼 |
| 5 |
O形圈 |
F26B |
13* |
脫硫泵葉輪 |
UHMWPE+A3 |
21 |
油塞 |
|
| 6 |
進口哈夫環 |
A3 |
14 |
機封壓蓋 |
HT200 |
22 |
軸承 |
|
| 7* |
鎖緊螺母 |
UHMWPE+A3 |
15 |
機封墊塊墊 |
F26B |
23 |
軸承側蓋 |
HT200 |
| 8* |
防轉螺母 |
A3 |
16 |
機封墊塊 |
UHMWPE+A3 |
24 |
聯軸器 |
QT | |
